2轴单柱立式车床

该机床采用西门子数控系统控制，X轴、Z轴均由交流伺服电机驱动，主传动由一套卧式主轴伺服电机驱动，主电机与主传动箱通过卧轴机构变速传动，实现车削时所需的转速范围，主轴中间配有编码器实现恒线速切削。机床配整机四周全封闭防护，以确保操作安全和高效生产。

关键词:

2轴单柱立式车床

类别:

CK51E系列

产品热线:

13905343565

电子邮件:

ramcncmachine@163.com

产品留言

推荐产品

产品详细信息

机床采用高级铸铁及箱型结构设计制造而成，X、Z轴导轨采用耐磨导轨副，硬轨结构，导轨表面淬火磨削,提高滑枕及横梁表面耐磨性,导轨寿命高,精度保持性高;
垂直刀架可在横梁上做水平运动和滑枕作垂直运动，电机与滚珠丝杆通过挠性联轴节直联可切削任意复杂回转型面，可进行连续轨迹的控制。

该机床适用于机械制造、汽车制造、风电能源、航空航天、军工、火车轮、船舶等领域。对盘类、环类、回转类零件内外圆柱面、圆锥面、平面、切槽、切断、车螺纹及回转曲面等工序的精密加工。

序号	主要技术参数	型号	CK518E	CK5112E	CK5116E	CK5120E
序号	主要技术参数	单位	CK518E	CK5112E	CK5116E	CK5120E
1	工作台直径	mm	800	1010	1400	1800
2	最大回转直径	mm	950	1250	1600	2000
2	最大车削直径	mm	800	1250	1600	2000
3	最大工件高度（H）	mm	800	1000	1000	1250
4	最大工件重量（W）	t	2	5	8	12
5	垂直刀架最大切削力	kN	20	20	25	25
6	工作台最大扭矩	KN.m	6	12.5	17.5	20
7	工作台转速级数		Ⅱ档无级	Ⅱ档无级	Ⅱ档无级	Ⅱ档无级
8	工作台转速范围	mm/min	1-315	1-250	1-200	1-125
9	垂直刀架进给量级数		无级	无级	无级	无级
10	垂直刀架进给量范围	mm/min	1-500	1-500	1-500	1-500
11	刀架快速移动速度	mm/min	2000	2000	2000	2000
12	垂直刀架滑枕垂直行程（Z轴）	mm	650	650	800	800
13	滑枕截面	mm	180×180	180×180	200×200	200×200
13	滑枕可通过最小直径	mm	Φ260	Φ260	Φ290	Φ290
14	滑枕截面	mm	330×210	330×210	350×215	350×215
14	滑枕可通过最小直径	mm	Φ530	Φ530	Φ540	Φ540
15	刀具尺寸	mm	□40	□40	□40	□40
16	进给电机扭矩（X/Z）	M.m	11	11	15/11	15/11
17	进给电机功率（X/Z）	kW	1.75	1.75	2/1.75	2/1.75
18	横梁最大行程	mm	550	750	760	1000
29	主电机功率(交流伺服)	kW	22	30	37	37
20	横梁升降电机功率	kW	2.2	2.2	2.2	2.2
21	总电源容量	kVA	32	40	47	50
22	外形尺寸	mm	4020×3150×3700	5200×3250×4380	5510×3925×4600	6310×4200×4900
23	机床重量	T	10	12	15	20
标准配置：				选配项：
手动四爪卡盘工作台		电柜空调		CNC 系统（FANUC OI TF）
冷却系统		主轴编码器		CNC 系统（SINUMERIK 828D）
标准刀座 2 把		工作照明		油水分离器
防护罩		三色信号灯		Z 轴行程增大
排屑器、铁屑小车		X 轴伸缩防护罩		三爪自定心液压卡盘
基础地脚、垫铁				主轴电机功率增大
自动强制润滑系统				垂直刀架形式
维护保养工具				工件高度增大
CNC 系统（SINUMERIK 808D）

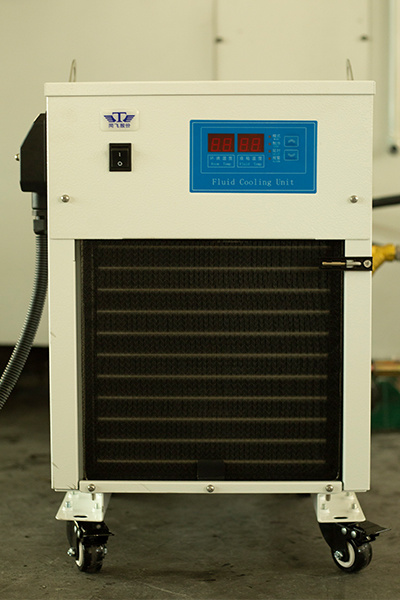

工作台润滑冷却系统

操作面板

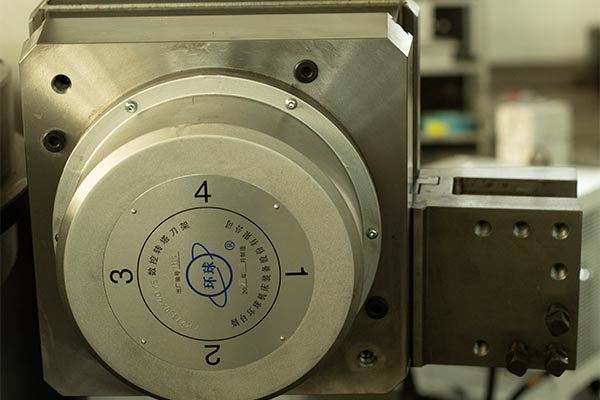

刀台
